固液分离设备之砂水分离器

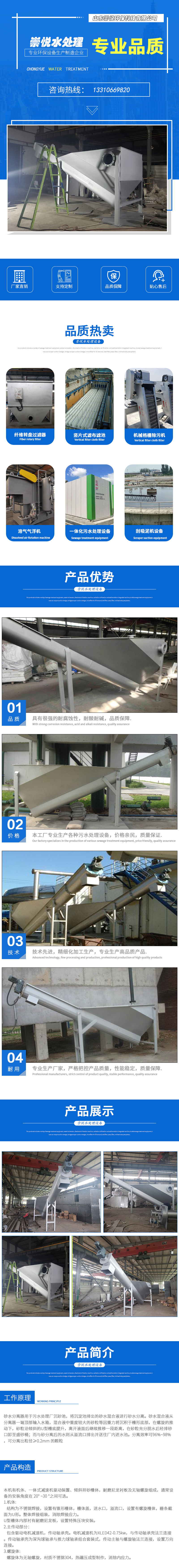

一、设备简介
1.工作原理
砂水分离器用于污水处理厂沉砂池,将沉淀池排出的砂水混合液进行砂水分离。砂水混合液从分离器一端顶部输入水箱,混合液中重度较大的砂粒等因重力将沉积于槽形底部,在螺旋的推动下,砂粒沿倾斜的U型槽底提升,离开液面后继续推移一段距离,在砂粒充分脱水后经排砂口卸至盛砂桶;而与砂分离后的水则从溢流口排出并送往厂内进水池。分离效率可96%~98% ,可分离出粒径≥0.2mm 的颗粒
二、主要构造及材质描述:
本机有机体、一体式减速机驱动装置、倾斜排砂槽体,耐磨尼龙衬板及无轴螺旋组成,通常设备的安装角度在 20° ~30 °之间可选。
1.机体:
结构为不锈钢焊接,设置有锥形槽体,槽体盖,进水口,溢流口,设置有螺旋槽体,栅条截面为U形。整体焊接组装,消除焊接应力。
U型槽体内部衬有耐磨尼龙板,设置特殊压块安装。
2.主传动部分:
包含驱动电机减速机,传动轴承壳。电机减速机为XLED42-0.75kw,与传动轴承壳法兰连接。传动轴承壳为深沟球轴承与推力球轴承组合套装式,传动主轴与螺旋轴法兰连接,设置万向连接。
3.螺旋体:
螺旋体为无轴螺旋,材质不锈钢304,热碾压成型制作,消除内应力。
三、选型步骤
1.型号说明
2.确定设备型号
根据客户提供处理水量确定设备型号,常见型号:LSF260 、LSF320 、LSF355 、LSF420 ,处理水量参数见下表:
例如,处理水量为20m3/h ,则选择LSF260即可。
附:螺旋体的直径
